Codes Erreur SHARP

Vous trouverez ici des informations pour interpréter le type de problème à votre téléviseur SHARP

La façade de votre écran est équipée d’un témoin Marche qui varie suivant les modèles

- Chevron

- Voyant rouge et  OPC

- Simple témoin blanc

Si celui ci se met à clignoter, c’est qu’il rencontre un défaut

Relevez la fréquence de clignotement, puis, appuyez sur la touche MENU de votre télécommande

Vous verrez apparaître un second code, plus rapide ou le témoin OPC s’activer






Exemple:

2 clignotements lents + 1 clignotement rapide

2 clignotements rapides rouges et Indépendamment 1 clignotement vert OPC



comme le montre cette vidéo:

">



Télécharger le fichier error-code.pdf











Voici à quoi cela correspond

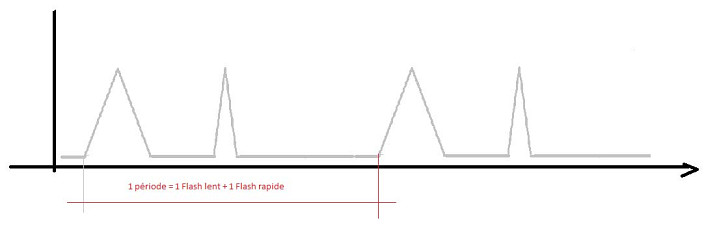

CODE  1 + 1

clignotement lent + 1 clignotement rapide

1 clignotement rouge O/I conjugué à 1 clignotement vert OPC




(X20E, XL2Ex X8E)














SIGNIFICATION :
« Lamp   error »

Inverter/Lamp system failure
Défaut de rétro-éclairage













CODE   2 + 1

2 Clignotements lents + 1 clignotement rapide

2 Clignotement rouge O/I conjugué à 1 clignotement vert OPC










SIGNIFICATION :

« Power PWB failure (Power failure, etc.) »

Défaut platine alimentation électrique















CODE   2 + 2

2 Clignotements lents + 2 clignotements rapides

2 Clignotements rouges O/I conjugué à 2 clignotements verts OPC








SIGNIFICATION :

«Power PWB failure (Power failure, etc.) »

UR+13.5V error

Défaut platine alimentation électrique















CODE   2 + 3

2 Clignotements lents + 3 clignotements rapides

2 Clignotements rouges O/I conjugué à 3 clignotements verts OPC





SIGNIFICATION :

«Power PWB failure (Power failure, etc.) »

D3.3V error

Défaut platine Gestion / Mainboard /Carte mère















CODE   2 + 4

2 Clignotements rouges O/I conjugué à 4 clignotements verts OPC









SIGNIFICATION :

«DET_D3V3(IC2002_59pin): Abnormal (L). D3.3V is not applied.
If error is detected during start-up or operation, the power is turned on again by polling.

D3.3V error

Défaut platine Gestion / Mainboard /Carte mère et périférique

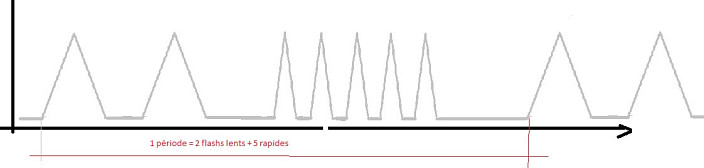

CODE   2 + 5

2 Clignotements lents + 5 clignotements rapides

2 Clignotements rouges O/I conjugué à 5 clignotements verts OPC















http://www.k-upload.fr/afficher-video-2018-02-20-1eff1519cvid20180220w.mp4.html







SIGNIFICATION :

«Power PWB failure (Power failure, etc.) »

Panel power supply error

Defaut de dalle LCD / tcon / Driver dalle















CODE   3 + 1

3 Clignotements lents + 1 clignotement rapide





SIGNIFICATION :

«Main PWB failure  (Communication failure, etc.)»

Initial communication error

Defaut de Mainboard
