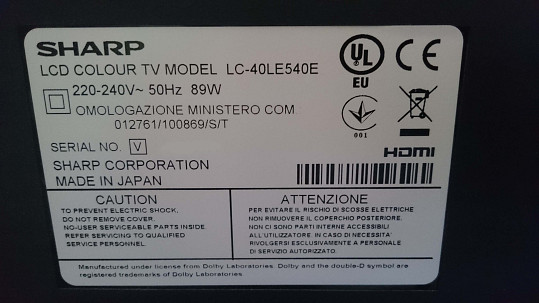

Que ce soit un modèle LE540E ou  LE730E

La plupart du temps les symptômes sont les suivants:

Voir cette vidéo sur Youtube

- Chevron bleu allumé fixe réagissant à l'action de la télécommande

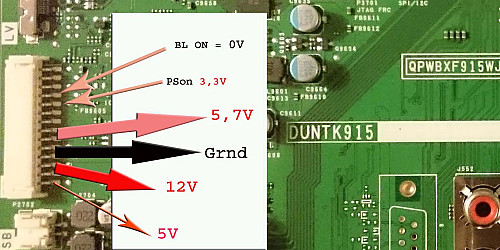

- Alimentations présentes:  5V, 12V , 5.75v, PSon 3,3V

- Vous n'avez pas de rétroéclairage

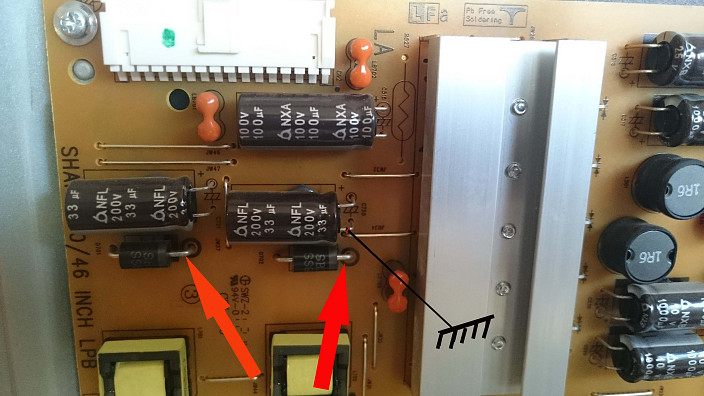

- Sur la carte alimentation les Diodes D701 et D702 affichent 75V pour un LE540


ou

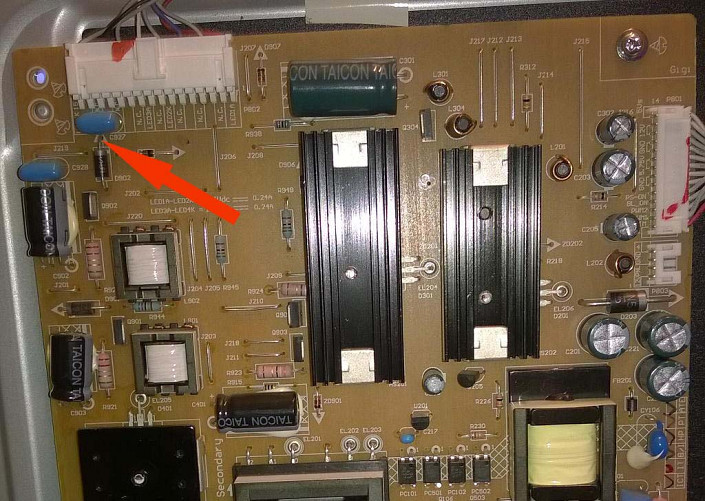

sur une alimentation de LE730E, D902 affiche 96V

Attention!! ce n'est pas la carte d'alimentation qui est en panne!

mais la commande de gestion des données car le BLON reste à 0v

•  1ere Solution :  REMPLACEMENT CARTE MERE

référencée:  DUNTKF915WExx   QPWBXF915WJN2

http://img110.xooimage.com/files/6/1/a/main-495d40b.jpg

• 2nd Solution :

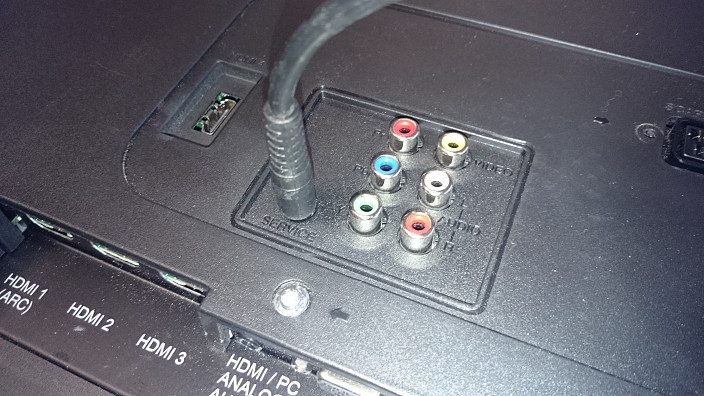

Reprogrammation d'Eprom par l'interface Jack RS232  (TTL-232R-3V3-AJ)

UNIQUEMENT SI votre téléviseur réagis EXACTEMENT suivant ces chronogrammes

Symptômes n°1:

symptomes n°2:

Récriture NVM

probabilités de reussite: 20%

• 3eme Solution :

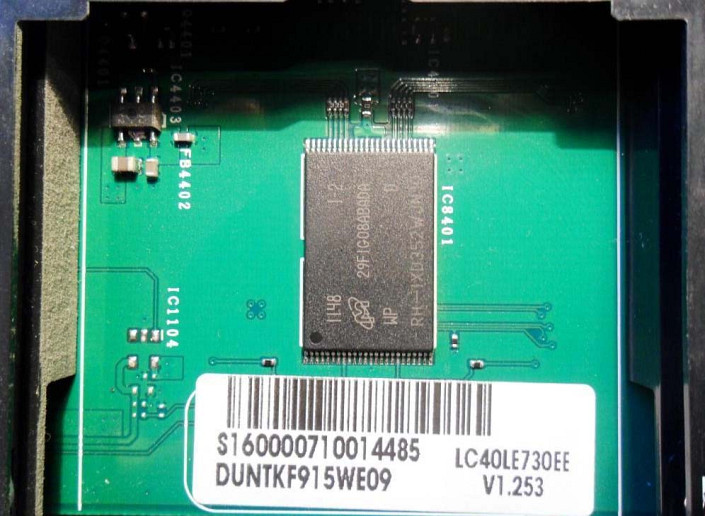

Remplacez la mémoire NAND Flash MICRON 1Gb

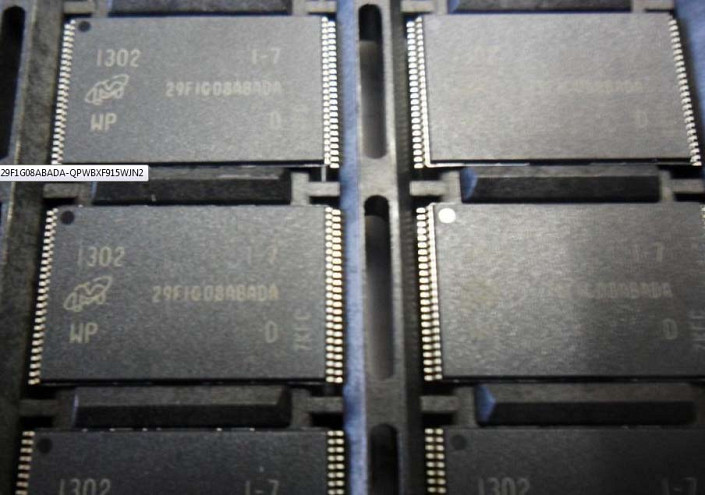

29F1G08ABADA

http://datasheet.octopart.com/MT29F1G16ABBDAH4-IT%3AD-Micron-datasheet-11552893.pdf

http://www.digikey.fr/product-detail/fr/micron-technology-inc/MT29F1G08ABADAWP:D%20TR/557-1484-1-ND/2747309

Lien d'achat ici:  NAND
